El cable de visión industrial CAT6A GigE de Alvin con cerradura por tornillo vertical
Especificaciones básicas:
Protección y durabilidad de grado industrial:
Escudo SF/UTP de doble capa: papel de aluminio + malla trenzada para protección EMI/RFI en entornos de alta interferencia.
Calificación IP67: Resistente a productos químicos, aceites y llamas (rango de funcionamiento de 25 °C a 85 °C).
Diseño Drag-Chain High-Flex: Resiste más de 1 millón de ciclos de flexión para aplicaciones robóticas/AGV.
Tecnología de los conectores:

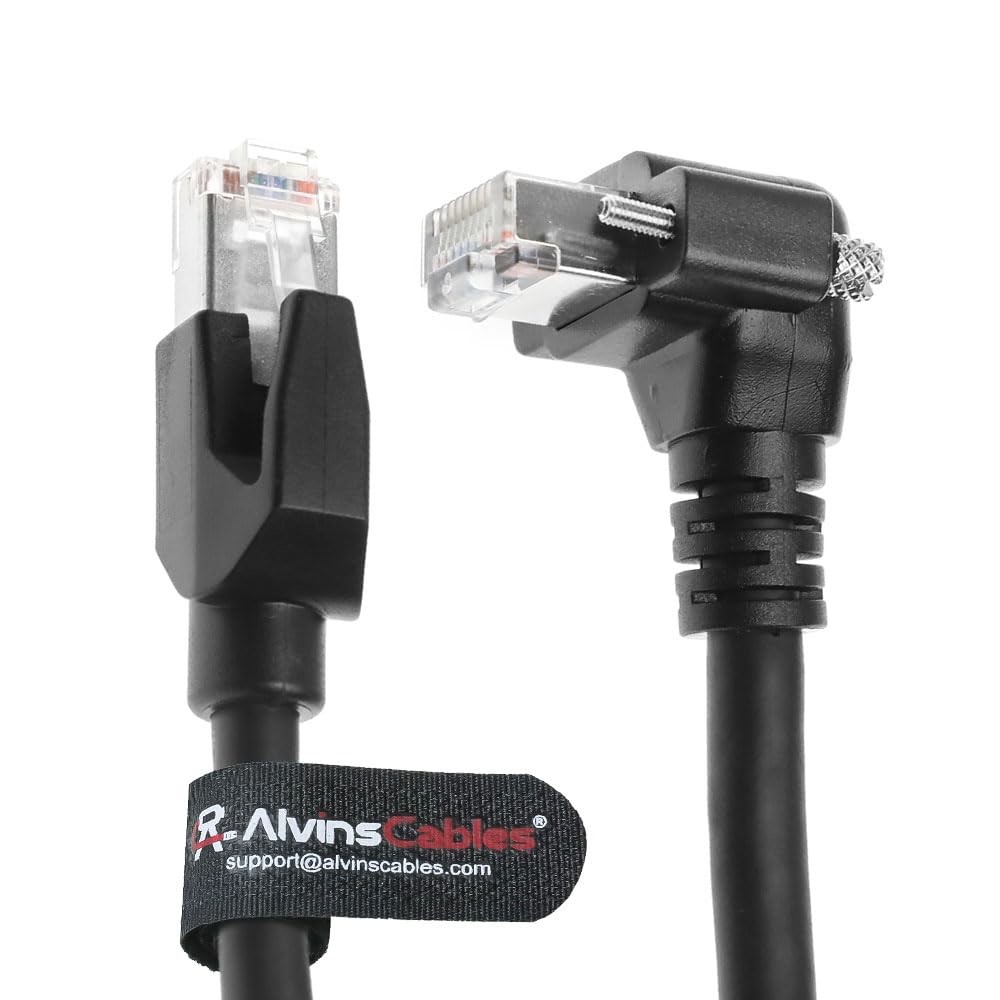

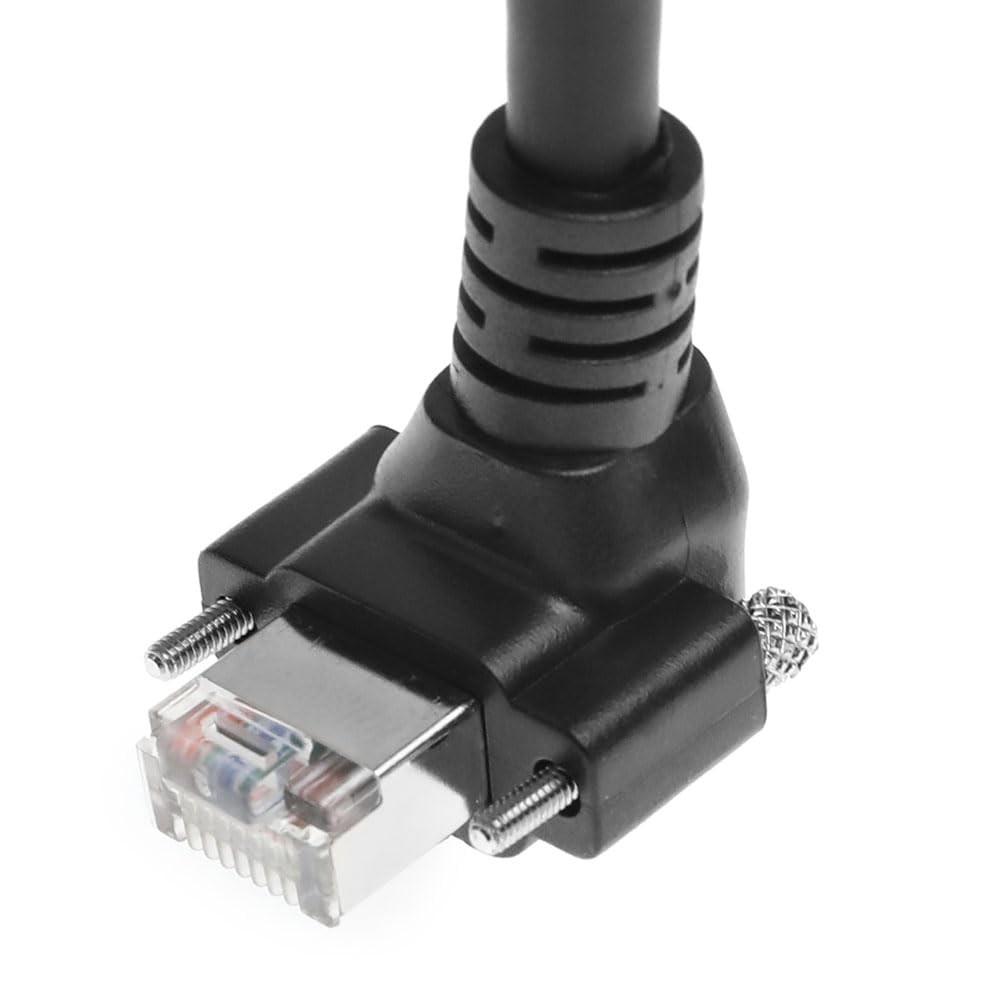

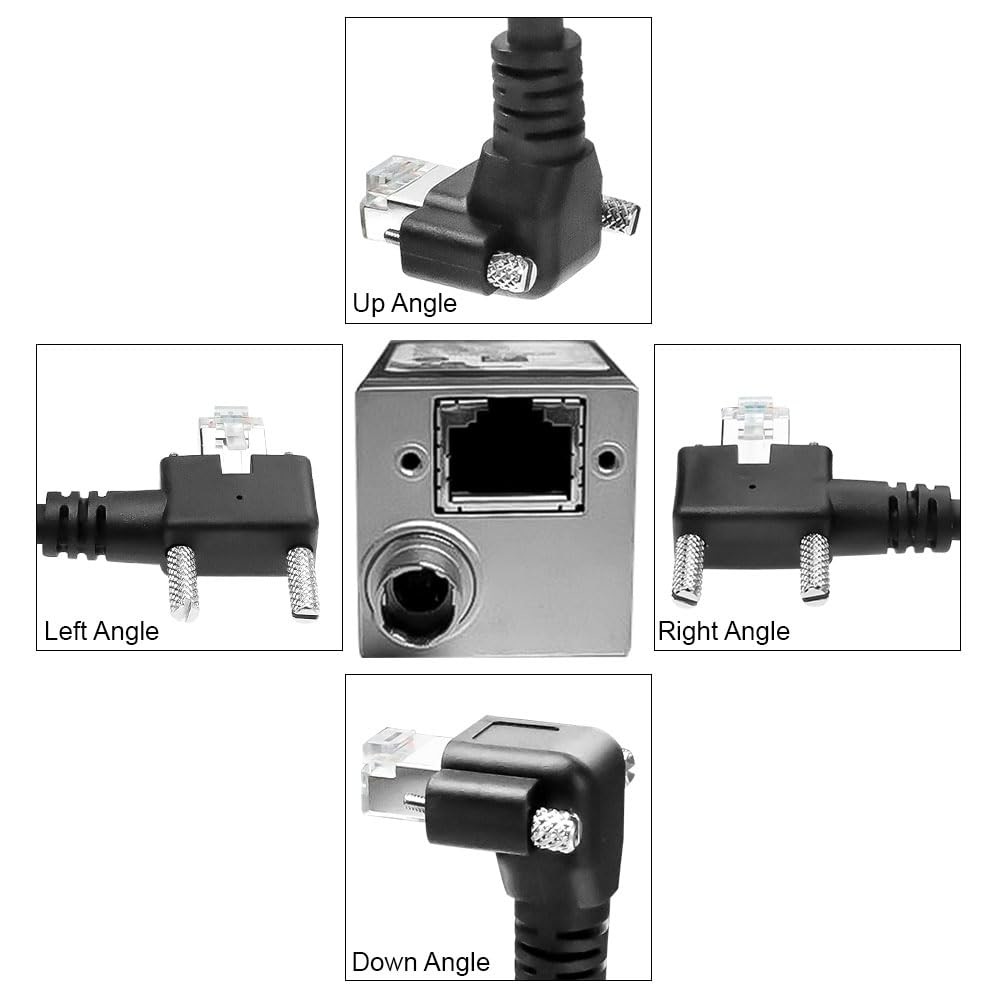

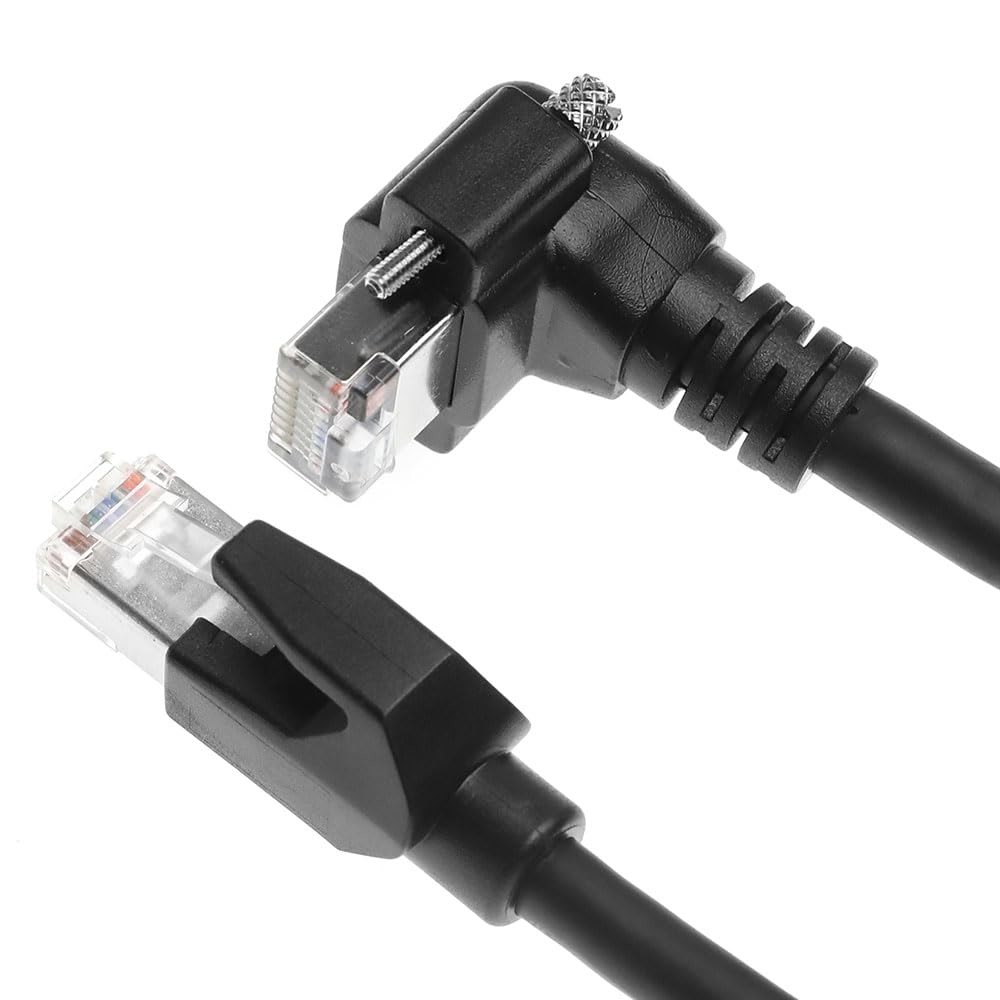

Enchufe A: Cerradura de tornillo vertical RJ45 macho (90° hacia arriba)
Los tornillos antivibración aseguran las conexiones en los sistemas de movimiento.
El perfil de ahorro de espacio evita la tensión de flexión en estantes ajustados.
Enchufe B: macho RJ45 recto (orientación estándar).
Rendimiento y compatibilidad:
Velocidad de 10 Gbps: es compatible con las normas CAT6A (ancho de banda de 500 MHz).
Soporte PoE ++: ofrece hasta 90W (802.3bt) para cámaras / PLCs alimentados.
Compatibilidad con la visión artificial:
Cognex a la vista Keyence CV-X As de Basler
Hikvision. Dahua. IDS/DAHENG/Visión Aliada. ¿Qué es esto?
Configuración:

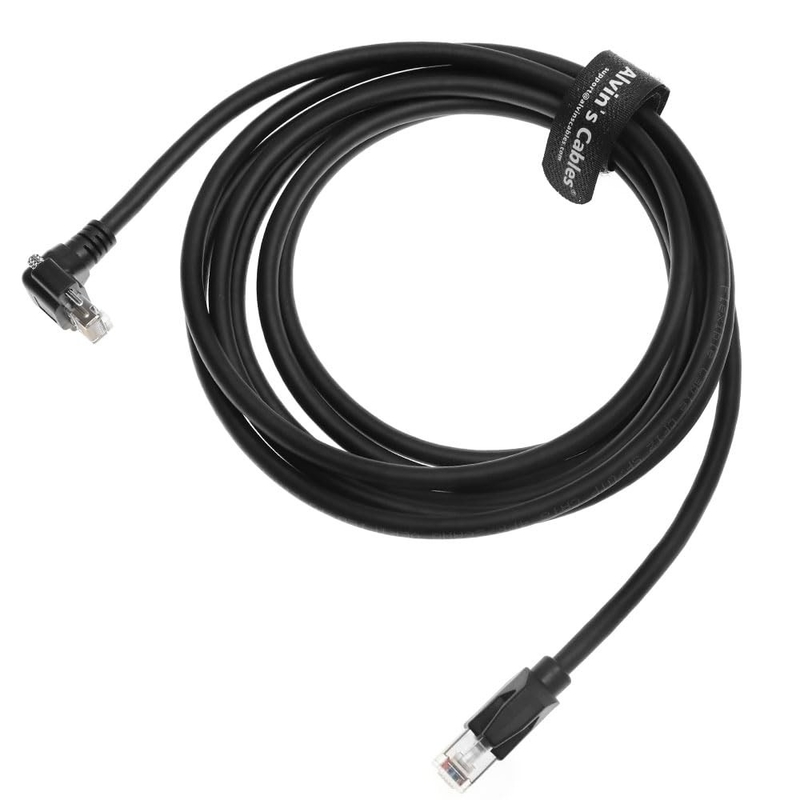

Largo: 15 m (49,2 pies) estándar.
Personalización: Disponible bajo petición (pre-pedido de contacto).
Validación técnica:
✅ Protección de la superioridad:
La construcción SF/UTP excede los cables UTP en:
Rechazo del ruido (crítico para la obtención de imágenes CCD)
Integridad de la señal a 15m/10Gbps
Estabilidad de puesta a tierra en los gabinetes PLC
✅ Ventaja de la cerradura por tornillo:
Los conectores verticales evitan el desplazamiento en:
Estaciones de acoplamiento de AGV (vibración > 5G)
Las articulaciones del brazo robótico (estrés cíclico)
Sistemas de transporte vibratorio
✅ Alineación de las certificaciones industriales:
Las emisiones de gases de efecto invernadero de la clase IEC 61156-5:2020 EA (500 MHz)
Excedidos de los límites de transmisión transversal TIA CAT6A
Destaques del diseño:
Características Beneficio industrial
Protección SF/UTP Elimina la EMI de los servomotores/VFD
Calificación IP67 Sobrevive al lavado y al aire libre
-25°C ~ 85°C Rango Estable en las fundiciones y almacenes congeladores
Aislamiento de alta flexibilidad 10 veces más vida útil que el PVC estándar
Consejo para profesionales: para las implementaciones PoE++ de 15m (por ejemplo, cámaras montadas en el techo), utilice interruptores PSE de ≥60W para evitar la caída de voltaje.
