Cable GigE Vision CAT6A Industrial de Alvin con Bloqueo de Tornillo en Ángulo Descendente
Especificaciones Principales:
Blindaje y Durabilidad de Grado Industrial:
Blindaje SF/UTP de Doble Capa: Lámina de aluminio + malla trenzada para protección EMI/RFI en entornos de alta interferencia (por ejemplo, celdas robóticas).
Clasificación IP67: Resiste productos químicos, aceites y llamas (rango de funcionamiento de -25°C a 85°C).
Diseño de Alta Flexibilidad para Cadenas Portacables: Soporta >1 millón de ciclos de flexión para aplicaciones robóticas/AGV.
Tecnología de Conectores:

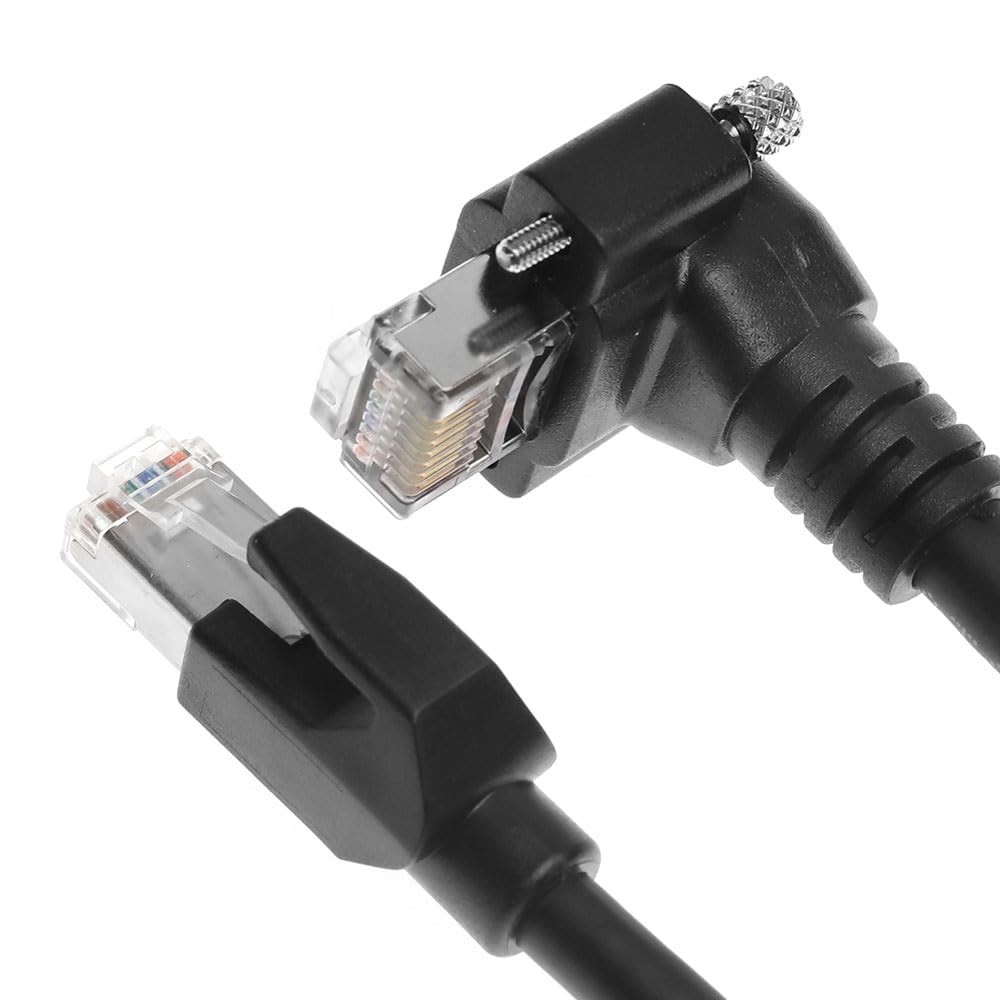

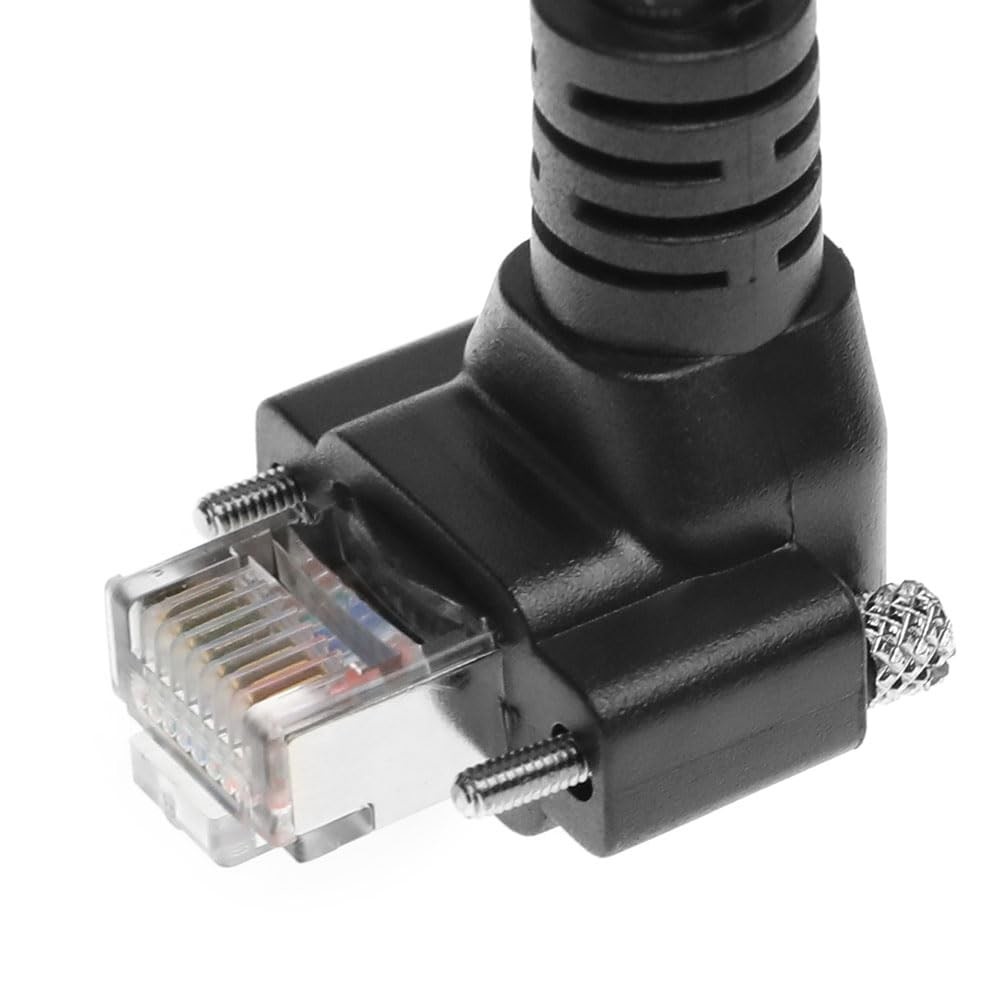

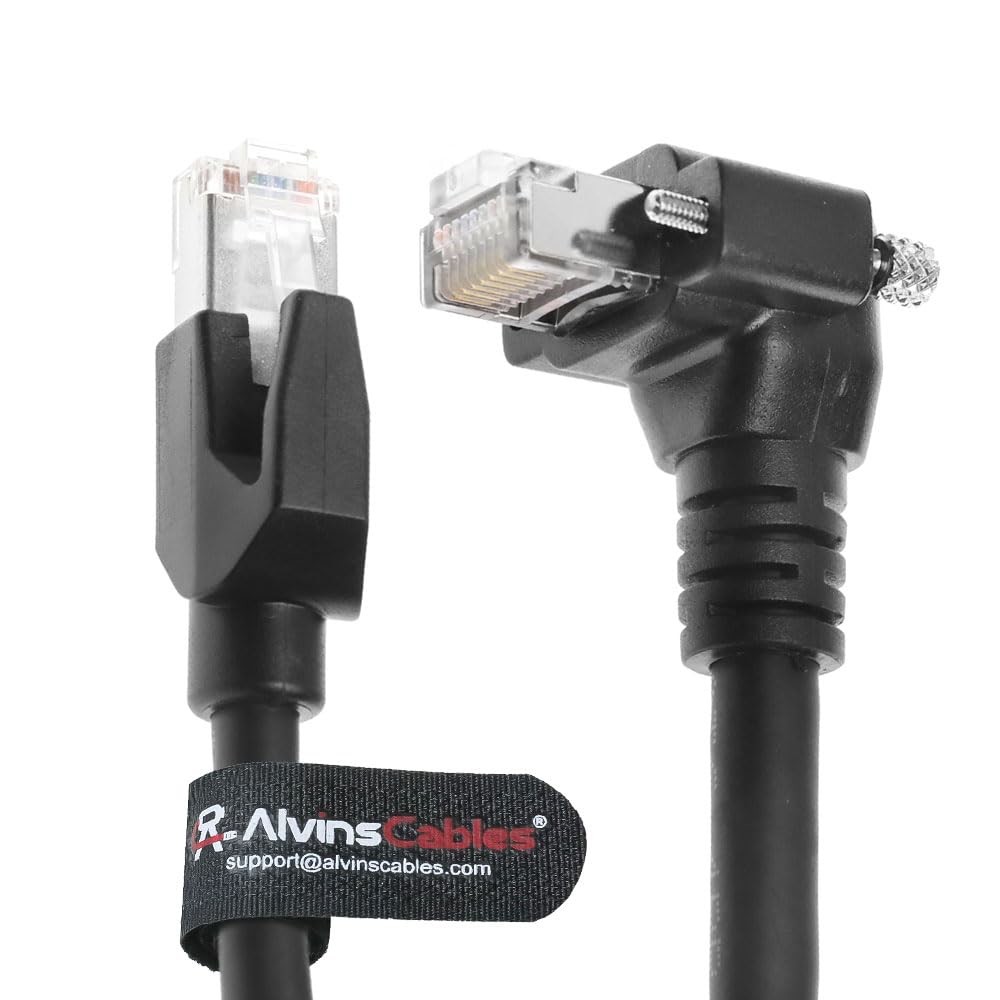

Enchufe A: RJ45 Macho con Bloqueo de Tornillo en Ángulo Descendente (90° hacia abajo)
Tornillos de mariposa antivibración aseguran las conexiones en sistemas de movimiento.
Perfil que ahorra espacio evita la tensión de flexión en racks/servidores estrechos.
Enchufe B: RJ45 Macho Recto (Orientación estándar).
Rendimiento y Compatibilidad:
Velocidad de 10 Gbps: Cumple con los estándares CAT6A (ancho de banda de 500 MHz).
Soporte PoE++: Suministra hasta 90W (802.3bt) para cámaras/PLC alimentados.
Compatibilidad con Visión Artificial:
Cognex In-Sight | Keyence CV-X | Basler ace
Hikvision | Dahua | IDS/DAHENG/Allied Vision.
Configuración:

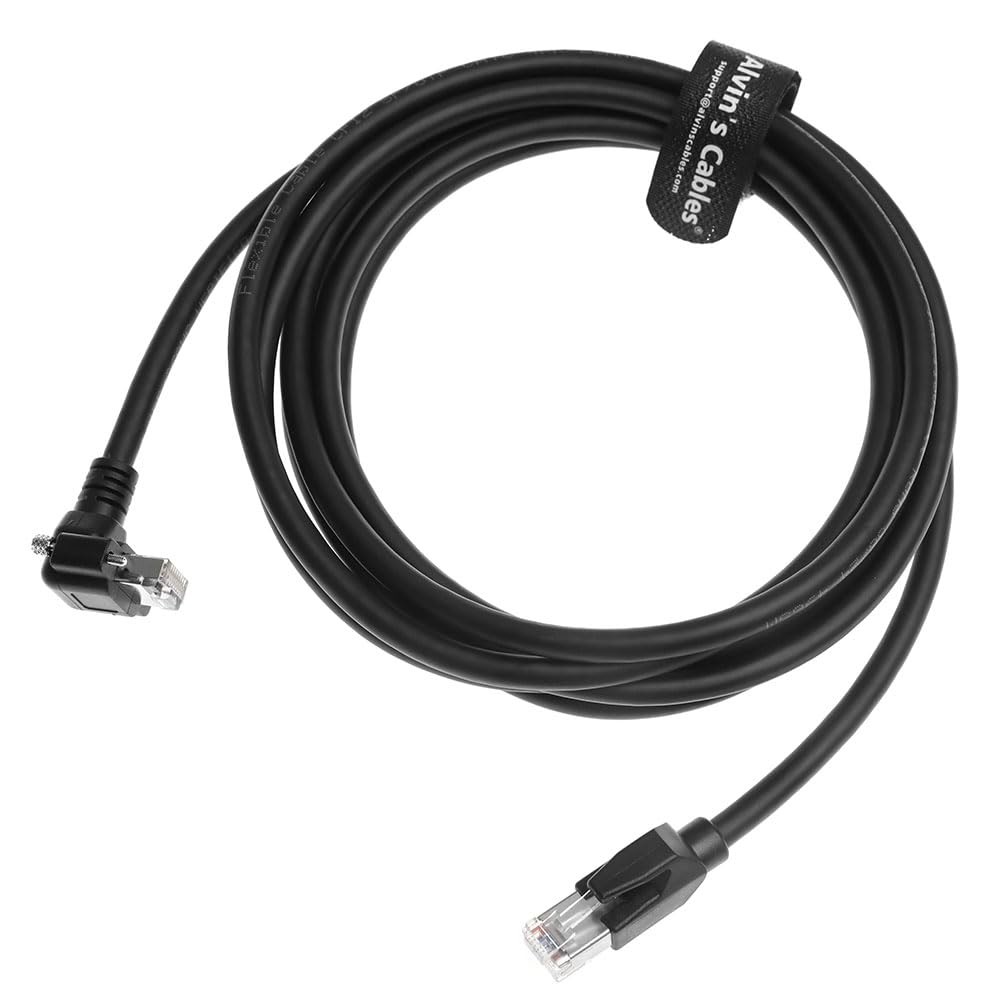

Longitud: 2m (6.6 pies) estándar.
Personalización: Disponible bajo pedido (contactar para pre-pedido).
Validación Técnica:
✅ Superioridad del Blindaje:
La construcción SF/UTP supera a los cables UTP en:
Rechazo de ruido (crítico para la obtención de imágenes CCD)
Integridad de la señal a 10 Gbps
Estabilidad de la conexión a tierra en armarios PLC

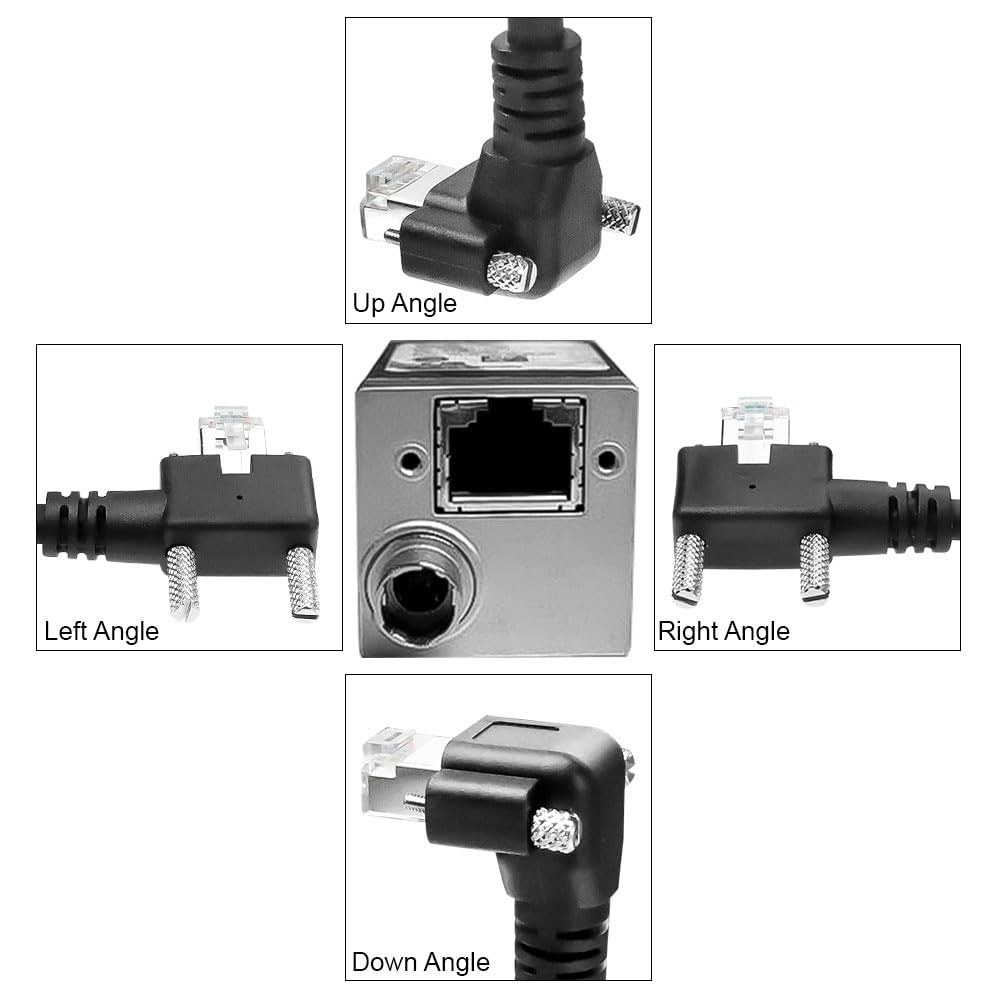

✅ Ventaja del Ángulo Descendente:
Los conectores descendentes optimizan el enrutamiento en:
Articulaciones de brazos robóticos (evitando puntos de enganche)
Racks de servidores (gestión vertical de cables)
Estaciones de acoplamiento AGV (áreas de baja altura)
✅ Alineación de Certificación Industrial:
IEC 61156-5:2020 Clase EA (500MHz)
Supera los límites de diafonía TIA CAT6A
Aspectos Destacados del Diseño:
Característica Beneficio Industrial
Blindaje SF/UTP Elimina EMI de servomotores/VFD
Clasificación IP67 Sobrevive a entornos de lavado/exteriores
Rango de -25°C~85°C Estable en fundiciones/almacenes frigoríficos
Aislamiento de Alta Flexibilidad 10 veces mayor vida útil vs. PVC estándar
⚡ Consejo Profesional: Para implementaciones PoE++ (por ejemplo, estaciones de carga AGV), utilice conmutadores PSE ≥90W para evitar la caída de tensión en tramos de 2 m.
