Cables de bloqueo por tornillo vertical de Alvin CAT6a GigE para cámaras industriales

Cable de visión GigE CAT6A industrial de Alvin con bloqueo de tornillo en ángulo descendente

Especificaciones principales:

1. Blindaje y durabilidad de grado industrial:

   • Blindaje SF/UTP de doble capa:Lámina de aluminio + malla trenzada para protección EMI/RFI en entornos con alta interferencia (por ejemplo, celdas robóticas).
   • Clasificación IP67:Resiste productos químicos, aceites y llamas (rango de funcionamiento de -25°C a 85°C).
   • Diseño de alta flexibilidad para cadenas portacables:Soporta >1 millón de ciclos de flexión para aplicaciones robóticas/AGV.

2. Tecnología de conectores:

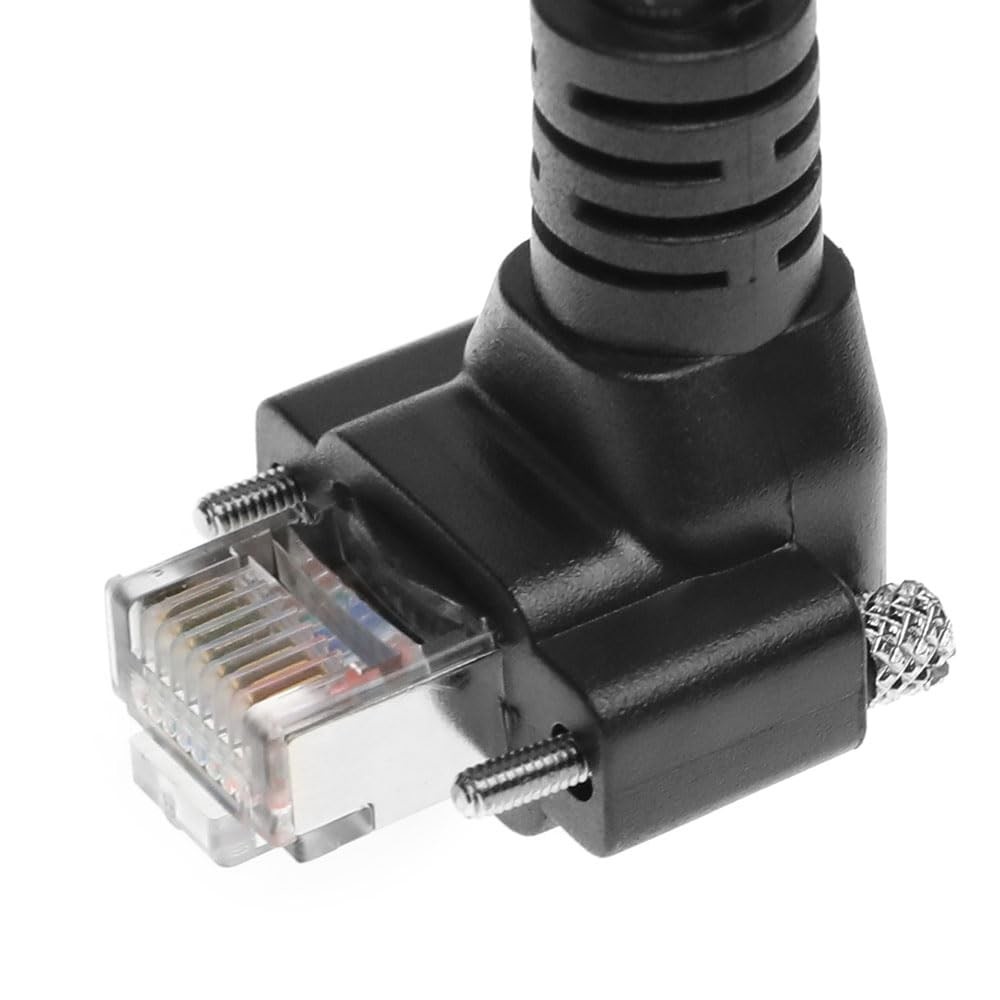

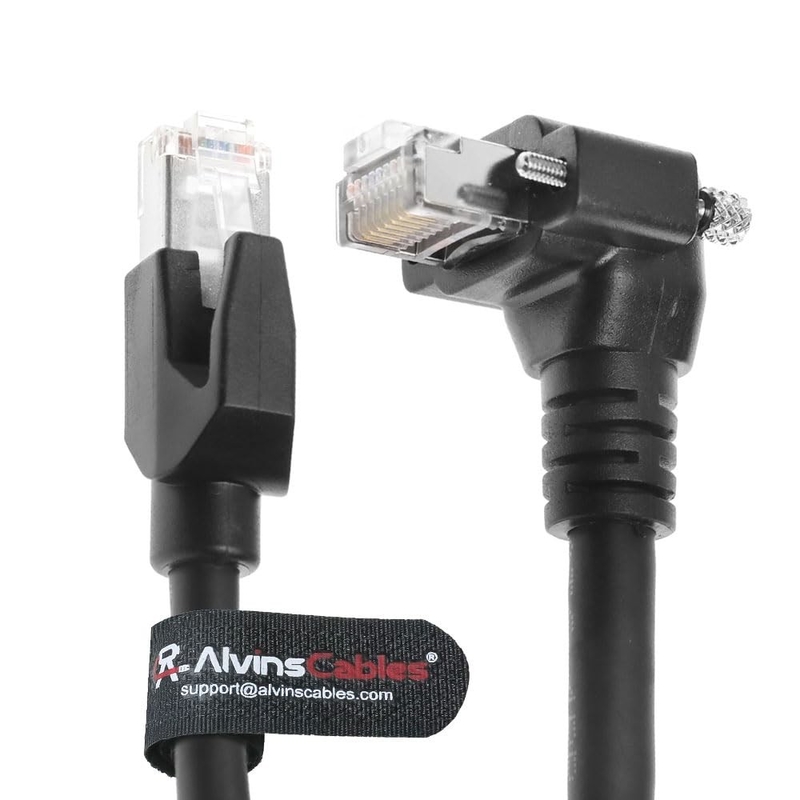

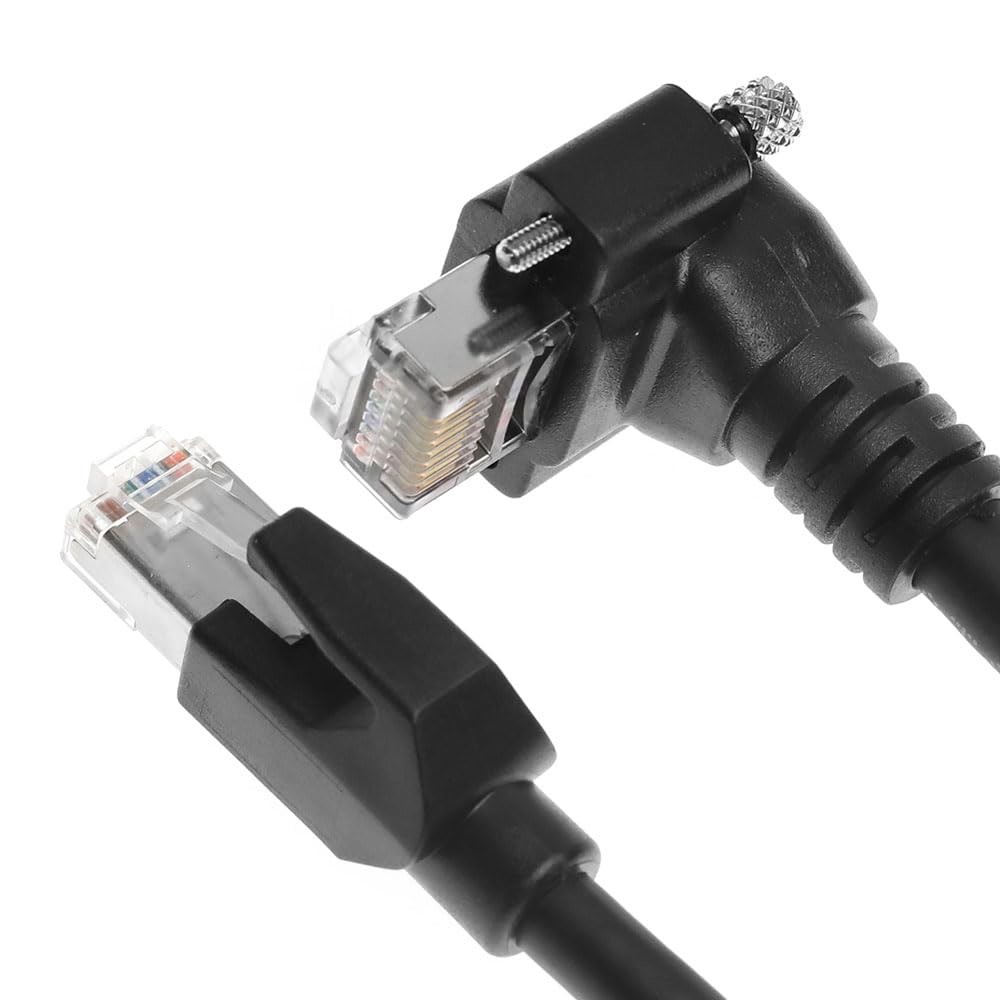

   • Enchufe A: RJ45 macho con bloqueo de tornillo en ángulo descendente(90° hacia abajo)
     • Tornillos de mariposa antivibración aseguran las conexiones en sistemas de movimiento.
     • El perfil que ahorra espacio evita la tensión de flexión en bastidores/servidores estrechos.
   • Enchufe B: RJ45 macho recto(Orientación estándar).

3. Rendimiento y compatibilidad:

   • Velocidad de 10 Gbps:Cumple con los estándares CAT6A (ancho de banda de 500 MHz).
   • Soporte PoE++:Entrega hasta 90W (802.3bt) para cámaras/PLC alimentados.
   • Compatibilidad con visión artificial:
     • Cognex In-Sight | Keyence CV-X | Basler ace
     • Hikvision | Dahua | IDS/DAHENG/Allied Vision.

4. Configuración:

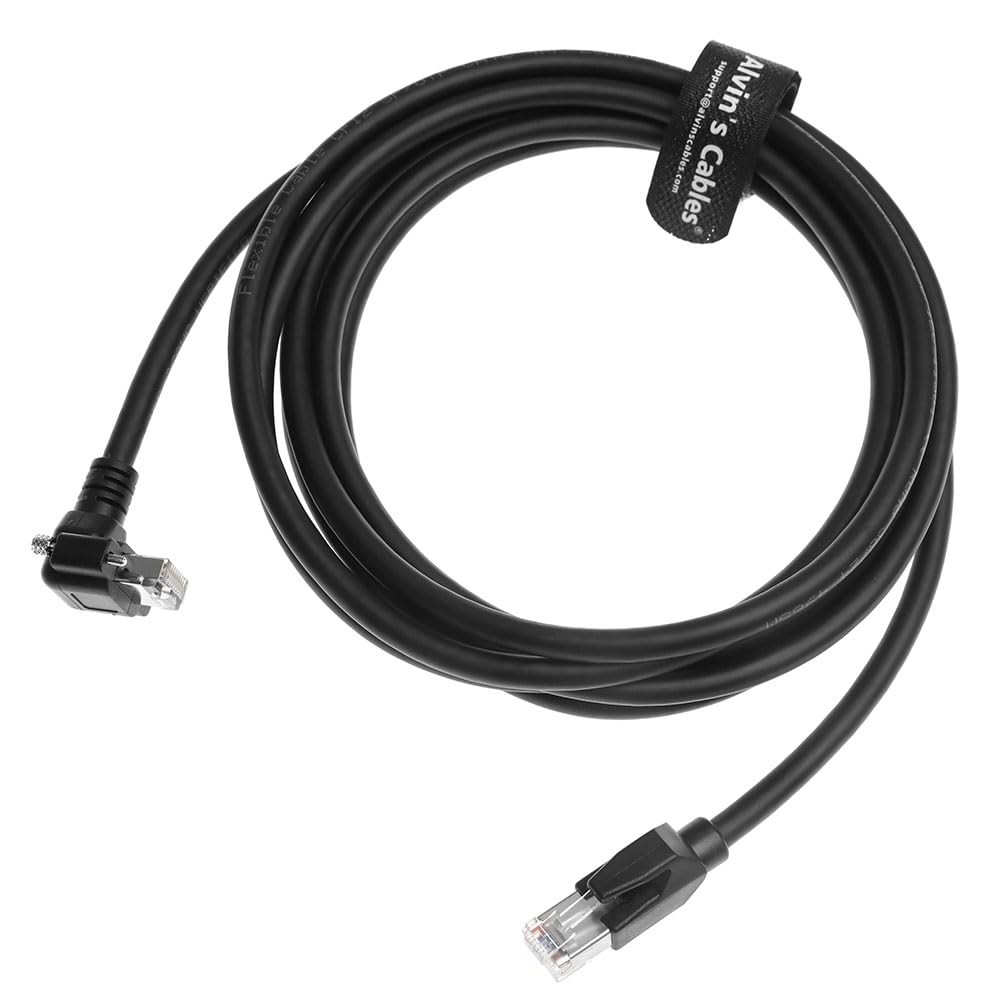

   • Longitud:3 m (9,84 pies) estándar.
   • Personalización:Disponible bajo pedido (contactar para pre-pedido).

Validación técnica:

✅ Superioridad del blindaje:
La construcción SF/UTP supera a los cables UTP en:

• Rechazo de ruido (crítico para la obtención de imágenes CCD)
• Integridad de la señal a 10 Gbps
• Estabilidad de la conexión a tierra en armarios PLC

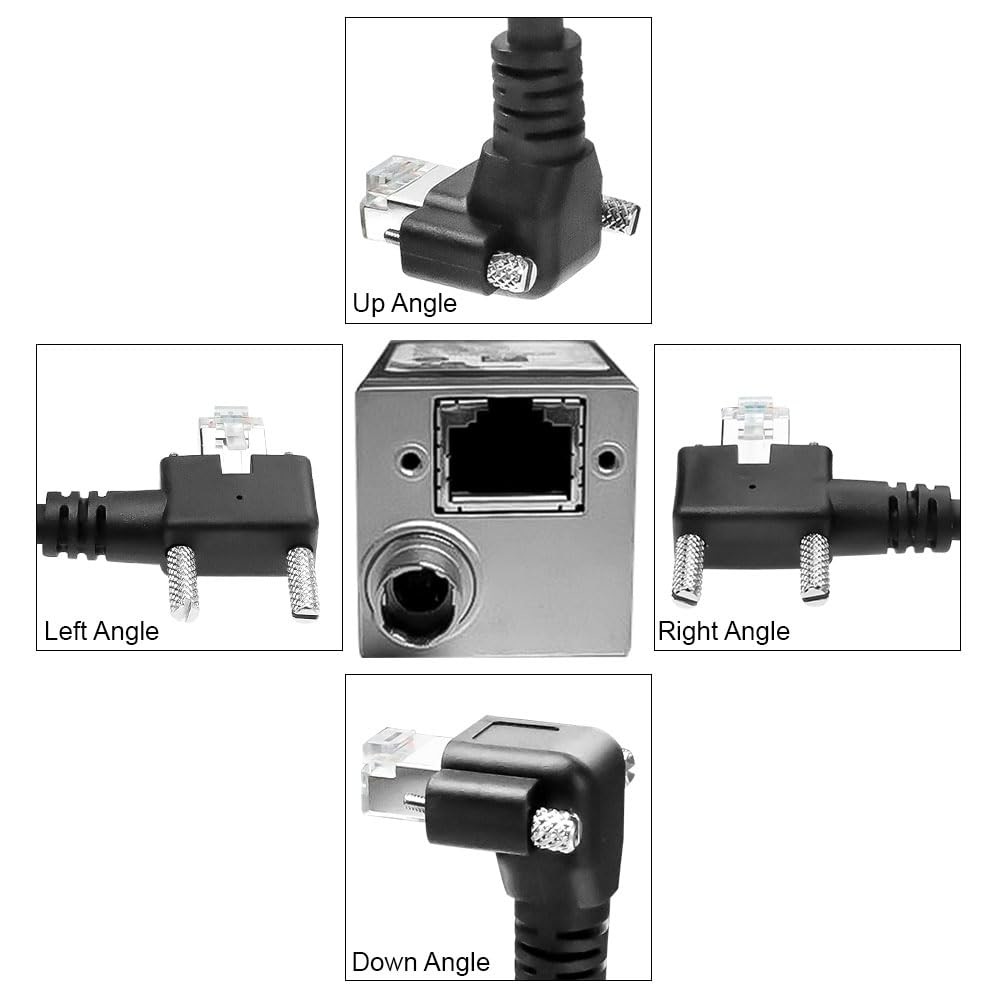

✅ Ventaja del ángulo descendente:
Los conectores descendentes optimizan el enrutamiento en:

• Articulaciones de brazos robóticos (evitando puntos de enganche)
• Bastidores de servidores (gestión vertical de cables)
• Estaciones de acoplamiento AGV (áreas de baja altura)

✅ Alineación de la certificación industrial:

• IEC 61156-5:2020 Clase EA (500MHz)
• Supera los límites de diafonía TIA CAT6A

Aspectos destacados del diseño:

⚡ Consejo profesional:Para implementaciones PoE++ (por ejemplo, estaciones de carga AGV), utilice conmutadores PSE ≥90W para evitar la caída de tensión en recorridos de 3 m.
