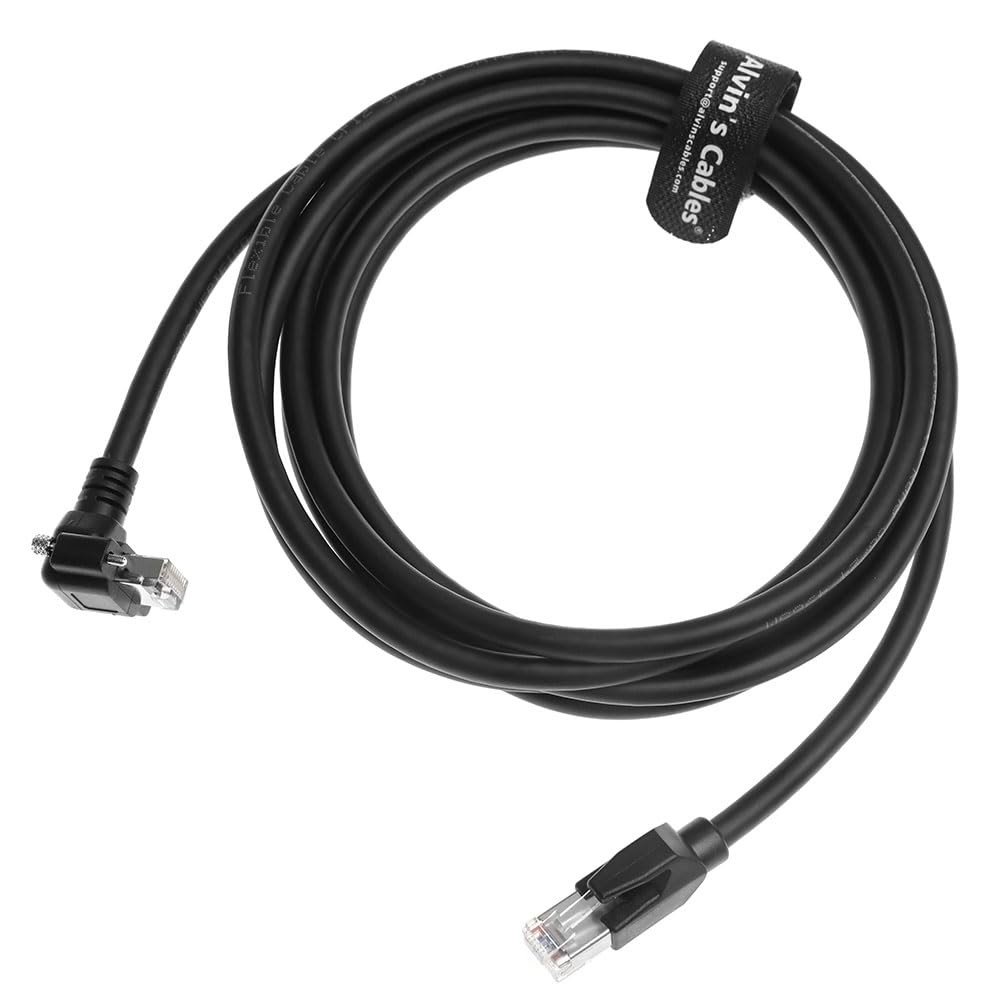

Cable GigE Vision CAT6A Industrial de Alvin con Bloqueo de Tornillo en Ángulo Descendente
Especificaciones principales:
Blindaje y durabilidad de grado industrial:
Blindaje SF/UTP de doble capa: Lámina de aluminio + malla trenzada para una protección superior contra EMI/RFI en entornos con alta interferencia (por ejemplo, celdas robóticas, armarios PLC). Supera el rendimiento UTP en rechazo de ruido e integridad de la señal.
Clasificación IP67: Resiste productos químicos, aceites y llamas. Rango de funcionamiento: -25°C a 85°C (ideal para almacenes frigoríficos o fundiciones).
Diseño de alta flexibilidad para cadenas portacables: Resiste >1 millón de ciclos de flexión. El aislamiento de alta flexibilidad extiende la vida útil 10 veces en comparación con el PVC estándar.
Tecnología de conectores:

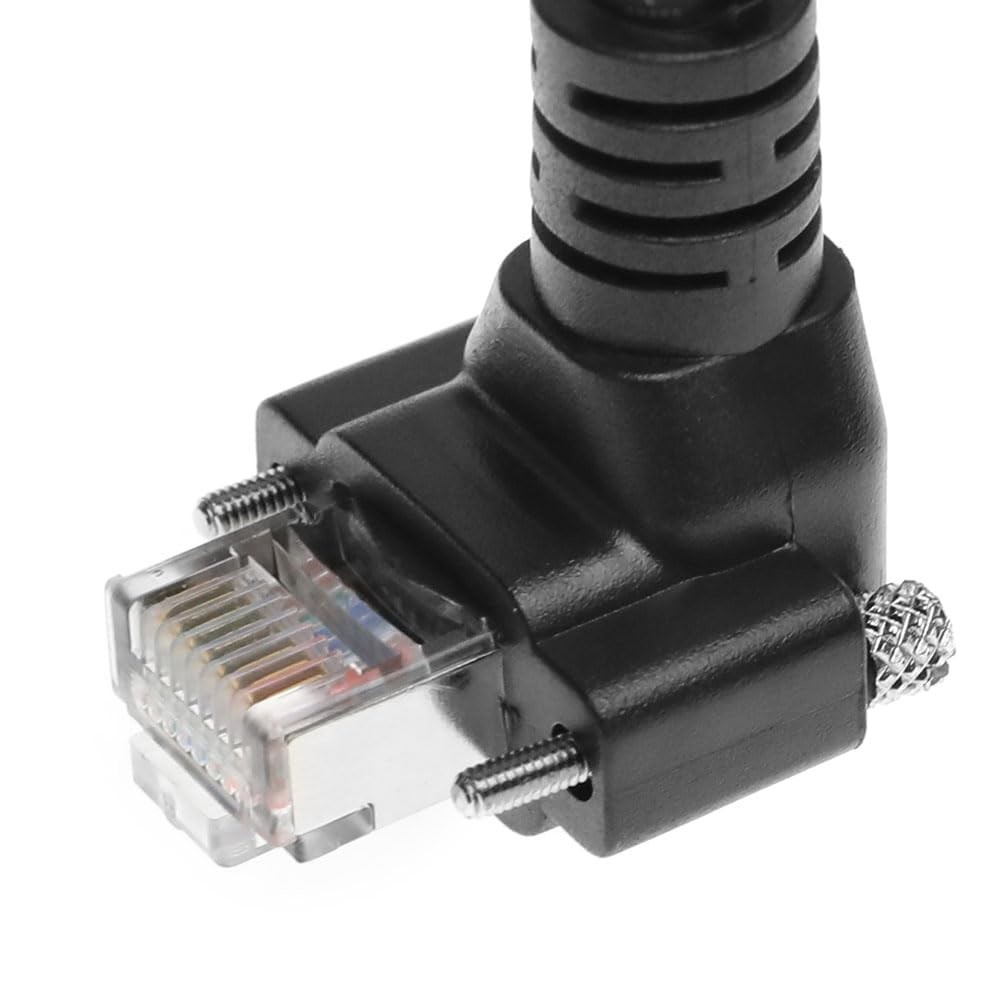

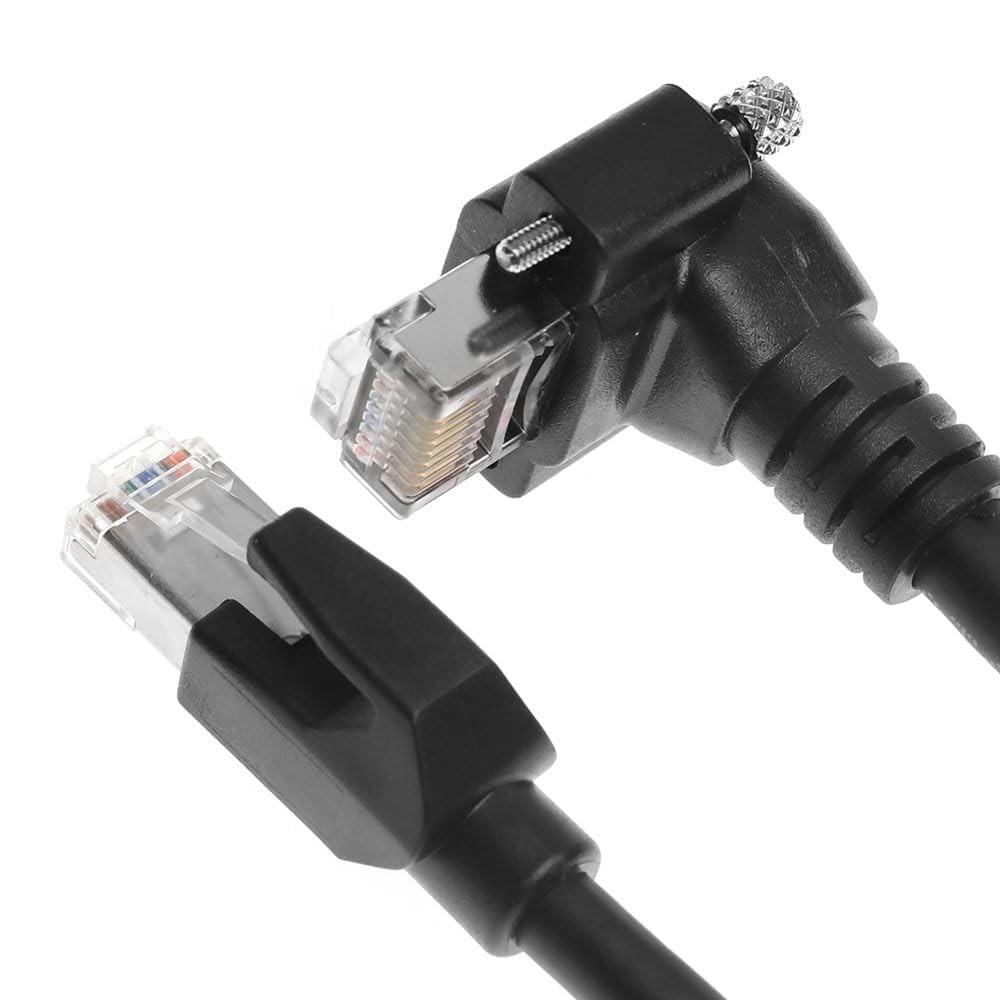

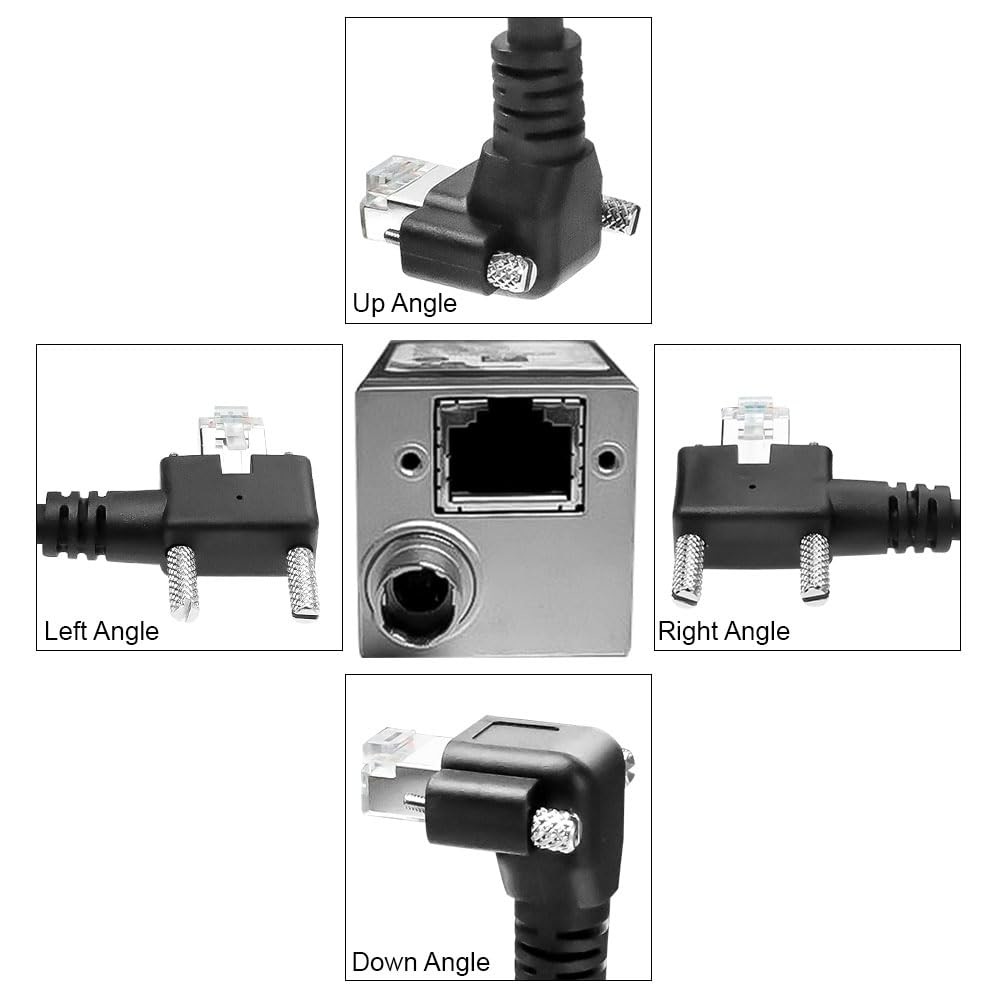

Enchufe A: RJ45 macho con bloqueo de tornillo en ángulo descendente (90° hacia abajo)
Los tornillos de mariposa antivibración evitan la desconexión en sistemas de alto movimiento (por ejemplo, AGV, robots industriales).
El perfil que ahorra espacio reduce la tensión de flexión en racks/servidores estrechos.

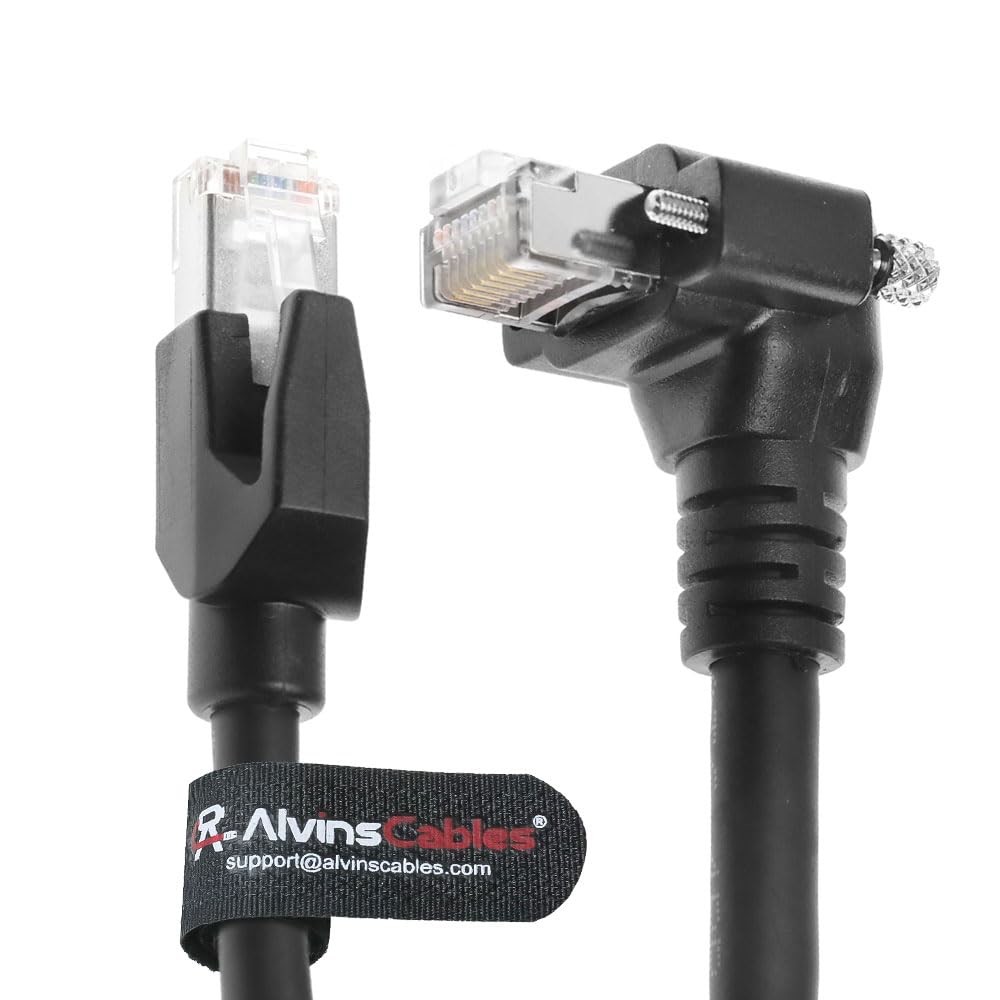

Enchufe B: RJ45 macho recto (orientación estándar). Los contactos chapados en oro garantizan una conectividad de baja latencia.
Rendimiento y compatibilidad:
Velocidad de 10 Gbps: Cumple con los estándares CAT6A (ancho de banda de 500 MHz), compatible con la transmisión de datos de imágenes de alta definición.
Soporte PoE++: Ofrece hasta 90W (IEEE 802.3bt) para cámaras y PLC alimentados.
Compatibilidad con visión artificial:
Cognex In-Sight | Keyence CV-X | Basler ace
Hikvision | Dahua | IDS/DAHENG/Allied Vision.
Amplia idoneidad de aplicaciones: Cámaras CCD, centros de datos, servidores y cableado industrial.
Configuración:
Longitud: 20 m (65,6 pies) estándar.
Personalización: Disponible para otras longitudes (contactar para pre-pedido).
Validación técnica
✅ Superioridad del blindaje:
La construcción SF/UTP elimina la EMI de los servomotores/VFD, fundamental para una transmisión estable de 10 Gbps en sistemas de visión. Validado según IEC 61156-5:2020 para un ancho de banda de 500 MHz.
✅ Ventaja del conector en ángulo descendente:
El diseño de bloqueo de tornillo resiste la vibración de 5G (según ISO 10816-3), lo que reduce las tasas de fallo en:
Brazos robóticos (evita enganches)
Estaciones de acoplamiento AGV (optimización de espacio libre bajo)
Racks de servidores (gestión vertical de cables)
✅ Optimización PoE++:
Admite 802.3bt (90W) para dispositivos de alta potencia como cámaras térmicas. Para tiradas de 20 m, utilice conmutadores PSE ≥90W para evitar la caída de tensión.
Aspectos destacados del diseño
Característica Beneficio industrial
Blindaje SF/UTP Neutraliza la EMI de los motores industriales y las fuentes de RF
Clasificación IP67 Sobrevive a lavados, exposición al aire libre y derrames de productos químicos
Rango de -25°C~85°C Fiable en entornos extremos (por ejemplo, pruebas automotrices, almacenamiento en frío)
Aislamiento de alta flexibilidad Reduce el mantenimiento en aplicaciones de cadenas portacables (por ejemplo, líneas de montaje)
⚡ Consejo profesional: Para implementaciones de AGV o robots, combínelo con puertos RJ45 blindados (por ejemplo, conmutadores industriales) para maximizar la protección EMI.
